專家觀點｜排水管道缺陷智能檢測的四個關鍵問題

然而，機器人檢測后生成大量圖像視頻依賴人工進行判讀，耗時費力。近年來，眾多學者和企業嘗試引入計算機技術對管道CCTV檢測圖像進行識別和分類，以簡化人工判讀流程、快速評估缺陷情況、***生成檢測報告。針對此，中山大學馬保松團隊嘗試解答以下四個關鍵問題：

基于CCTV圖像的管道缺陷智能識別和分類技術是怎樣實現的？

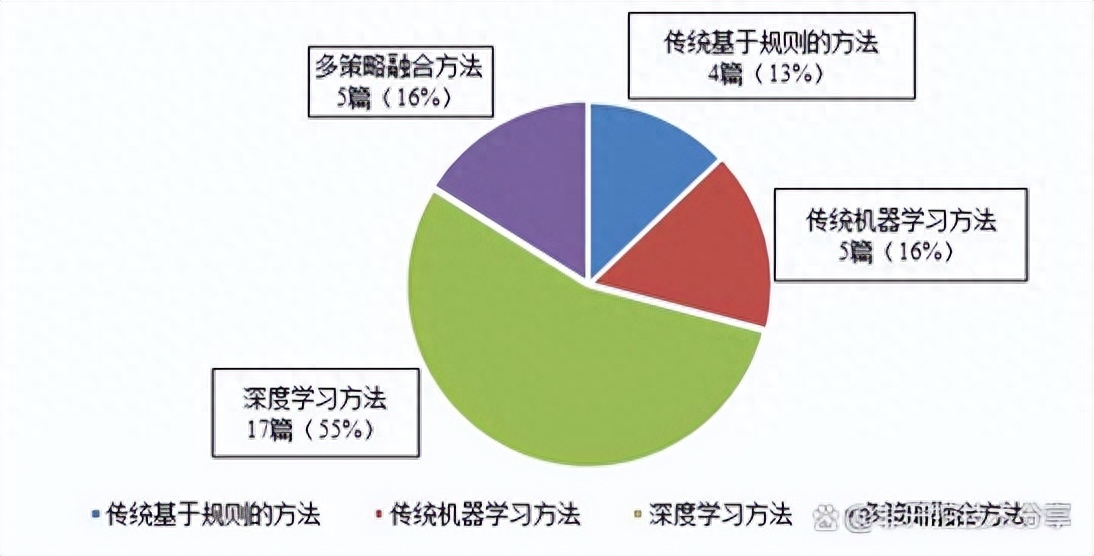

排水管道缺陷檢測領域的計算機視覺相關方法主要有傳統基于規則的方法、傳統機器學習方法、深度學習方法和多策略融合方法。筆者調研相關論文所使用的各方法比例如下圖1所示：

（1）傳統基于規則的算法是指基于數學微分思想和形態學原理的邊緣檢測算法，根據圖片畫面中的亮暗、光影等特征，定位管道缺陷，實現檢測功能。但該方法存在較多不足，包括：相關研究的樣本較少，識別準確率參差不齊；依賴人工判斷，智能化程度不高；沒有訓練過程，泛化能力差等。因此，關于此方法的創新性研究不多。

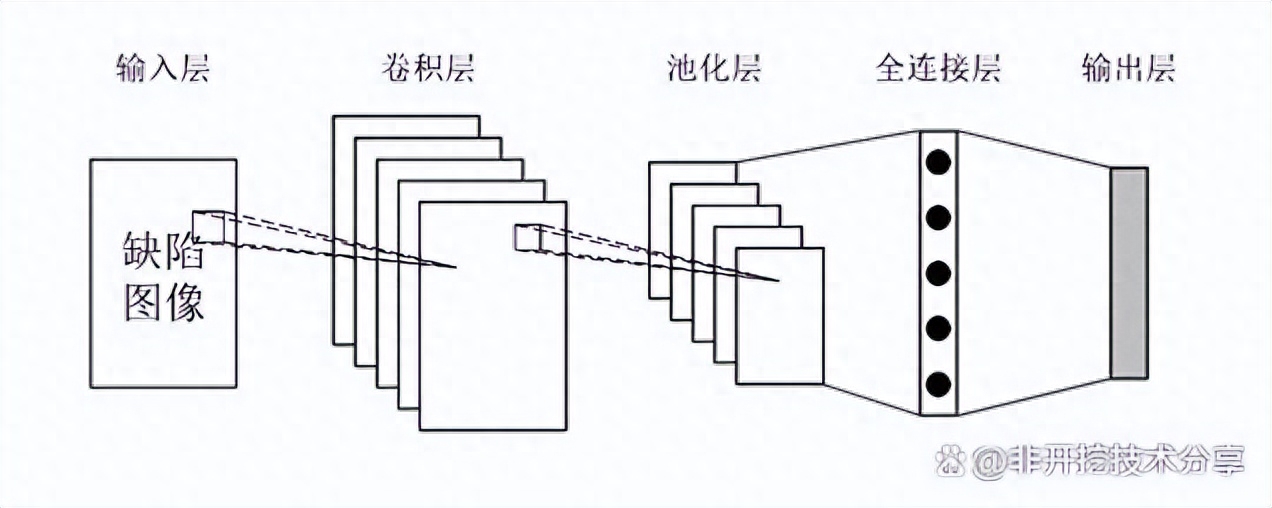

（3）深度學習方法是機器學習的分支，其中又以卷積神經網絡（Convolutional Neural Networks，CNN）應用***廣。主要流程為：將圖片輸入后由卷積層提取特征，使用激活函數加入非線性元素，經池化層降維處理，***后通過全連接層分類輸出，如圖2所示。

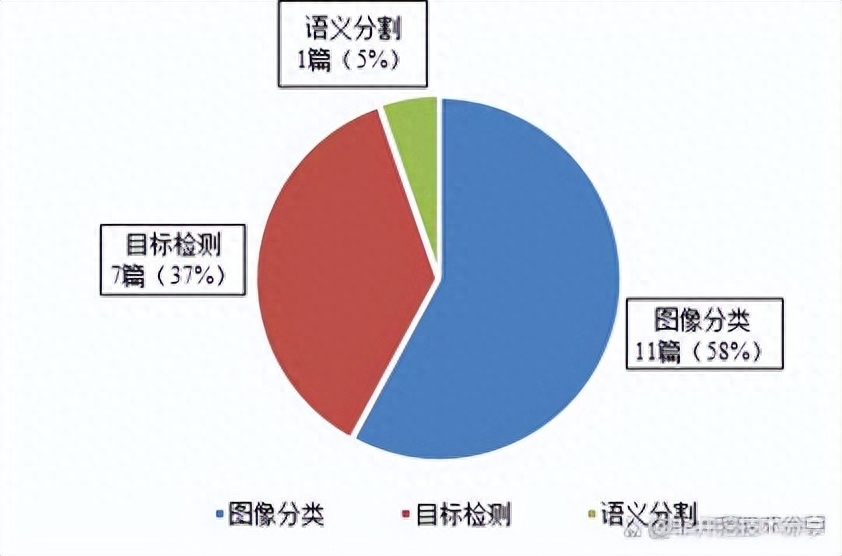

當前，管道缺陷檢測主要針對圖像分類和目標檢測問題展開，涉及各研究比例如下圖3所示。

圖像分類需根據不同缺陷特征（結構性或功能性）將給定的缺陷圖片分類。應用較多的CNN模型有ResNet、AlexNet、VGG和GoogleNet等，模型訓練圖片數量從幾百***萬，可區分的缺陷類別較多，絕大部分輸出準確率超過80%。

相比前兩種方法，深度學習模型的訓練樣本數量可達數萬張，數據處理能力較強；缺陷特征提取過程減少了人工工作量，智能化程度較高；能實現圖像分類和目標檢測等任務，模型功能性豐富；大部分模型識別精度很高，輸出效果較優。

Q2 A：管道缺陷圖像智能檢測模型設計應考慮適用性、易用性和經濟性等多方因素。然而，對于模型評價使用的指標及結果可接受范圍等，業內尚未形成共識。概括來說有以下兩類指標：

（2）結果評價指標。它直觀有效地評估模型輸出效果，常用的評價指標有準確率（Accuracy）、精確率（Precision）、召回率（Recall）、綜合評價指標（F-Measure）和ROC（Receiver Operating Characteristic）曲線等。

在當前國內市場上，管道智能檢測發展如何？

然而，現投入市場使用的缺陷檢測系統智能化、自動化1*3*1+1*9-1-0/2*9+7-3水平仍不夠高，圖像識別以區分正常管段和缺陷管段為主，細小缺陷抓取準確率很低，對缺陷進行細分類的過程仍依賴人工。調研中還發現，管道缺陷智能檢測技術的市場普及率較低。一方面，現有軟件還不能完全脫離人工操作；另一方面，智能檢測配套軟硬件成本較高，利用人工判讀較為經濟。

Q4 A：由于基于規則的圖像分割算法智能化程度不高、基于小樣本的傳統機器學習方法無法適應大量圖像分類要求，目前，以卷積神經網絡為主的深度學習方法成為了管道缺陷智能檢測技術的研究***，并面臨以下挑戰：

（2）加快現有智能檢測算法在管道檢測市場的推廣應用。多缺陷檢測和實例/語義分割技術已成為主流，應加大智能算法的遷移應用力度，優化缺陷細分類檢測、多缺陷共存檢測和缺陷實例分割等功能。

（4）積極構建管道健康評估一體化智能系統。檢測系統應以我國現行規范為指南，考慮缺陷嚴重等級和管段綜合得分，優化系統視覺體驗和交互體驗，生成智能檢測報告，選取修復工法，合理評估管道使用年限。
